一、屋顶空调机组的概述

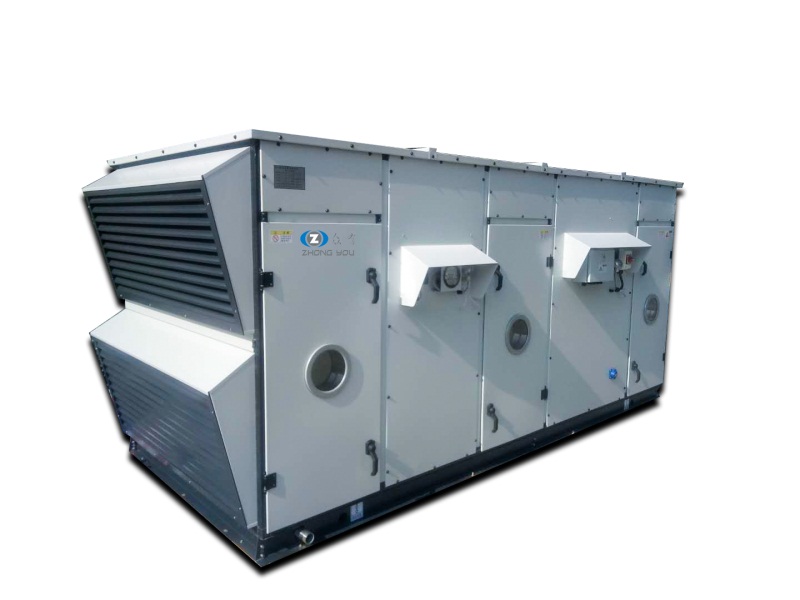

屋顶空调机组系单元式空调机组的一种，将风冷分体空调作成一体。上海众有屋顶式空调机组在结构上采用模块化设计，其分为风冷压缩冷凝机组模块和空气处理箱模块两部分，此两部分用底座和侧板连接成为一体。

1）风冷压缩冷凝机组模块

风冷压缩冷凝机组模块一般采用上下结构。下部主要布置压缩机、贮液器、氟利昂管路附件、电控箱等。电控箱多采用防水结构。上部为风冷冷凝器部件，风冷冷凝器基本上都采用顶出风的形式，换热器采用V型、直立型、W型排列。

2）空气处理箱

空气处理箱主要包括蒸发器、风机、膨胀阀等，也可以根据不同机型增加加热器、加湿器等。风机基本上都是离心风机。蒸发器布置根据进出风方式的不同而不同。进出风方式有：后回风、后出风；一侧回风、后出风；两侧回风、后出风；后回风、顶出风；一侧回风、顶出风；两侧回风、顶出风等。

3）众有屋顶空调机组的主要特点：

采用风冷冷凝器和氟利昂直接蒸发，无须冷却水、冷冻水系统，省去冷却塔、冷却水水泵、冷冻水水泵、空调末端及相应的管路、电控装置；安装时省去氟利昂管路连接工作、只需连接进出风管，安装便捷。

二、功能分类：按功能可分为单冷型、电加热型、恒温恒湿型、恒温恒湿洁净型、热泵型等类型。

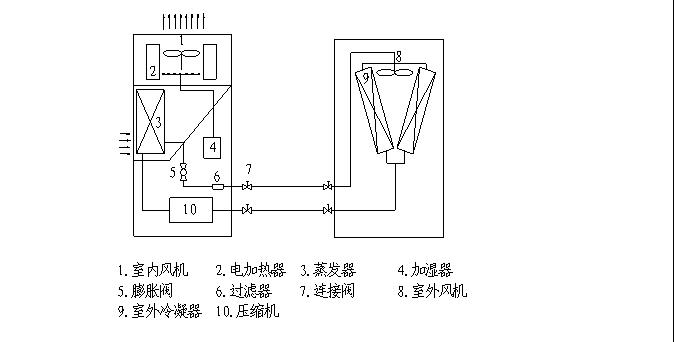

三、屋顶式空调机组的工作原理：

1）制冷模式：
    室外侧翅片换热器作为冷凝器，室内侧翅片换热器作为蒸发器，压缩机排出的制冷剂高温气体在室外侧翅片换热器冷凝成液体后，经膨胀阀节流降压成为低温气液混合体，再流入室内侧翅片换热器，吸收热量蒸发后回到压缩机，完成一个制冷循环; 同时，从室内来的回风（或新风）经过室内侧翅片换热器（这时为蒸发器）后则被冷却降温，处理后的冷风由室内侧风机再送入室内。

2）制热模式：
    室外侧翅片换热器作为蒸发器，室内侧翅片换热器作为冷凝器，压缩机排出的制冷剂高温气体在室内侧翅片换热器冷凝成液体后经膨胀阀节流降压成为低温气体混合体，再流入室外侧翅片换热器吸收热量蒸发后回到压缩机，完成一个制冷循环；同时，从室内来的回风（或新风）经过室内侧翅片换热器（这时为冷凝器）后则被加热升温，处理后的热风由室内侧风机再送入室内。

四、屋顶式空调机组名义工况

五、执行标准：上海众有屋顶式空调机组执行的国家标准是GB/T20738-2018《屋顶式空气调节机组》。
