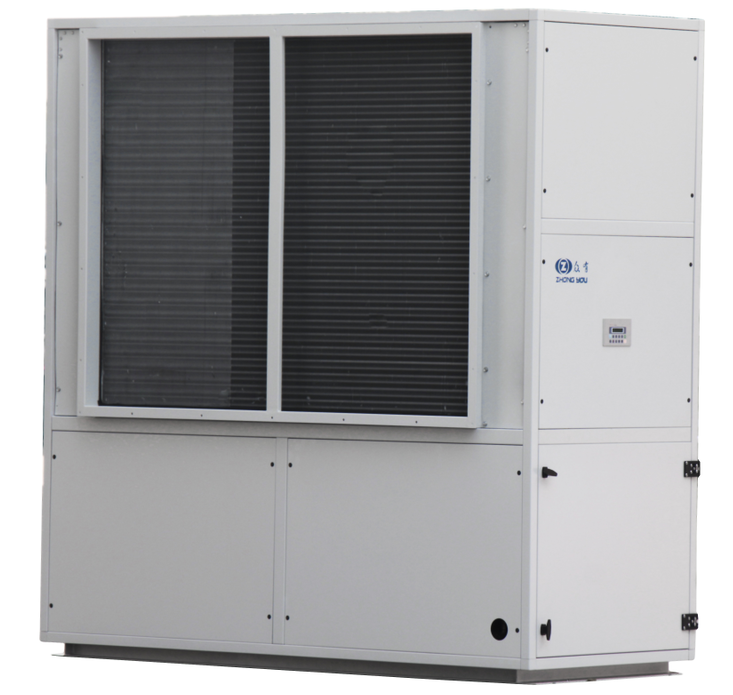

上海众有2020年推出新品全新风管道除湿机
一、产品概述
“CGTZ-X”系列全新风管道除湿机是上海公司特种除湿机中的一个系列，是我公司集十多年空调除湿设备的专业设计和制造经验，系列化开发的新型冷冻除湿设备，适用于国防工程、人防工程、石化行业、航天领域、净化工程、放射性实验室、动物实验室、存放有毒有害物的仓库或车间等有除湿要求但不允许采用回风的场所。
本系列产品采用专业优化的制冷系统、高效可靠的除湿模式和先进完整的控制概念，采用了大量新材料、新技术和新工艺，各项性能指标优越，并且机组具有非常广阔的地域适应性，将除湿机的应用提高到一个全新的境界。
二、机组特点
1．空气处理方式
全新风管道除湿机全部采用室外新风，属于直流式空气处理系统。
2．空气处理特点
为了充分处理室外新风，机组采用“小风量大焓差”的设计理念，与普通除湿机相比，除湿量相同的机组，风量仅为普通除湿机的1/3左右。多排深结构的蒸发器设计有效地保证了空气处理的要求。
3．广阔的地域适应性
本系列除湿机能够很好地适应不同地域范围对新风处理的要求，有效地控制出风的露点温度，满足不同地域工艺条件的规定。
4．能量调节
全新风除湿机依气候条件变化，可实现能量调节功能。本系列60kg/h以上机型可通过螺杆压缩机的无级卸载实现能量调节，同时由于电子膨胀阀的出色配合，使制冷系统既安全可靠又高效节能。20kg/h、40kg/h及60kg/h机组可通过单机运行来进行能量调节。
5．结构型式
全新风管道除湿机不带风机，需另配风机箱，机组的进风方式分左进风和右进风两种型式。大型机组还可提供上下可拆式结构，以方便安装运输。
6．功能多样
全新风管道除湿机集升温、调温和降温三种功能于一体，其中升温功能主要用于除湿，无制冷功能，适用于无温度要求的除湿场所；调温功能集除湿和制冷于一身，且制冷能力可调，适用于热负荷变化较大的除湿场所。降温功能在除湿的同时有制冷功能，但制冷能力不可调，适用于热负荷较大，对相对湿度无要求的除湿场合。
7．压缩机及制冷配件
除湿量≤60kg/h机组采用高效涡旋压缩机，除湿量＞60kg/h机组采用高性能无级调载螺杆压缩机；主要制冷配件均采用国际著名品牌的产品，通过制冷系统科学合理的优化设计，机组噪音低、运行可靠、能效比高。
8．换热器
水侧换热器为壳管式换热器，采用高效换热管；空气侧换热器为铜管套铝翅片式换热器，采用美国引进的OAK换热器生产线制造。换热器结构紧凑、耐压好、换热效率高。
9．环保工质，“绿色”概念
机组采用满足淘汰CFCs工质国家方案要求的R22制冷剂，有利保护地球环境。公司亦可按用户要求订制R407c、R134a等HFC工质的除湿机。
10．外壳
机组采用钢型材框架；折弯件采用日本AMADA成套数控设备加工，具有优良的外观质量。机组采用拼装式结构，整体结构紧凑，美观大方，极富现代气息。
11． 控制方式
全新风除湿机采用高性能可编程控制器（PLC）进行控制，可靠性好，控制精度高。机组配有友好简单的全中文人机界面，标准配置为文本显示器，亦可按用户要求采用触摸屏。
12．可选择的网络功能
机组可通过PROFIBUS总线实现局域网络除湿机的群控功能，还可通过调制解调器或以太网模块实现设备与远程计算机连接，利用INTERNET进行数据交换，对机组进行远程监控和故障分析，帮您快速准确地预测及排除故障。
13． 多重保护
机组设有过载、短路、缺相、过热、高压、低压等保护，以及风机、水泵、防火阀连锁保护。
三、型号表示方法
型号示例：
1． CGTZ60X：表示名义除湿量为60kg/h，进风方式为右进风，适用温度范围为18℃～35℃的全新风水冷自动调温型管道除湿机
2． CGTZ200XZ：表示名义除湿量为200kg/h，进风方式为左进风，适用温度范围为18℃～35℃的全新风水冷自动调温型管道除湿机
3． CGTZ120XB：表示名义除湿量为120kg/h，进风方式为右进风，适用温度范围为5℃～35℃的全新风水冷自动调温型管道除湿机
4． CGTZ150XBZ：表示名义除湿量为150kg/h，进风方式为左进风，适用温度范围为5℃～35℃的全新风水冷自动调温型管道除湿机
四、性能参数表
|
型 号 性 能 |
CGTZ20X |
CGTZ40X |
CGTZ60X |
CGTZ80X |
CGTZ100X |
CGTZ120X |
CGTZ150X |
CGTZ200X |
CGTZ250X |
CGTZ300X |
CGTZ350X |
||
|
CGTZ20XB |
CGTZ40XB |
CGTZ60XB |
CGTZ80XB |
CGTZ100XB |
CGTZ120XB |
CGTZ150XB |
CGTZ200XB |
CGTZ250XB |
CGTZ300XB |
CGTZ350XB |
|||
|
名义除湿量 |
kg/h |
20 |
40 |
60 |
80 |
100 |
120 |
150 |
200 |
250 |
300 |
350 |
|
|
名义制冷量 |
kW |
24 |
48 |
73 |
97 |
120 |
144 |
180 |
242 |
302 |
365 |
425 |
|
|
名义风量 |
m3/h |
1800 |
3600 |
5500 |
7300 |
9000 |
11000 |
13500 |
18000 |
22500 |
27500 |
32000 |
|
|
风 阻 |
Pa |
480 |
|||||||||||
|
电 源 |
380V、50Hz、三相四线制 |
||||||||||||
|
配电功率 |
kW |
9 |
18 |
25 |
40 |
50 |
60 |
70 |
85 |
110 |
135 |
150 |
|
|
制 冷 剂 |
类型 |
R22或R407c |
|||||||||||
|
节流方式 |
热力膨胀阀 |
电子膨胀阀 |
|||||||||||
|
压 缩 机 |
类型 |
涡旋压缩机 |
半封闭螺杆压缩机 |
||||||||||
|
功率 |
kW |
2×3.7 |
2×8.1 |
2×10 |
32.9 |
39.3 |
49.3 |
60.6 |
76.3 |
99.3 |
124.4 |
139.4 |
|
|
水冷冷凝器 |
水量 |
t/h |
5 |
10 |
15 |
20 |
25 |
30 |
37 |
50 |
63 |
75 |
88 |
|
进出水管径 |
Rp1-1/4 |
Rp2 |
Rp3 |
DN100 |
DN125 |
||||||||
|
水阻 |
kPa |
40～90 |
|||||||||||
|
外形尺寸 |
长 |
mm |
1500 |
1800 |
2000 |
2000 |
2500 |
2500 |
2800 |
3200 |
3500 |
3500 |
4000 |
|
宽 |
mm |
1000 |
1000 |
1000 |
1300 |
1400 |
1400 |
1500 |
1600 |
1800 |
1800 |
2000 |
|
|
高 |
mm |
1250 |
1450 |
1650 |
1850 |
1950 |
2250 |
2250 |
2700 |
2700 |
3000 |
3000 |
|
|
重 量 |
kg |
400 |
600 |
1200 |
1500 |
2000 |
2200 |
2500 |
3000 |
3500 |
4000 |
4600 |
|
注： 1. 名义工况：大气压101.3kPa，干球温度35℃，相对湿度60%；
2. 机组的进风方式规定如下：面对控制器，从右侧进风的为右进风，从左侧进风的为左进风。
六、选型计算
由于室外新风随地域、季节、天气情况等因素的变化较大，故全新风空调除湿系统的热负荷和湿负荷变化范围较大，且相互无简单的规律性，这就对全新风除湿机的选型设计提出了很高的要求。下面选取几个典型设计工况做如下的设计计算比较。
1．典型工况①设计计算过程（常规地区）
设计新风工况
B=101kPa tw=35℃ φw=60%
ρ=1.102kg/m3 iw=91.44kJ/kg dw=21.94g/kg
①除湿量要求W=350kg/h；
②风量要求G=32000m3/h。
根据计算公式：G=W/（dw-dL）对相应的数据进行单位互换后列出下式：
（32000×1.102）/3600=（350×1000/3600）/（21.94- dL）
解得： dL=12g/kg
设定机器露点（L点）相对湿度φL=95%
经校核计算得L点（蒸发器出风状态点）：
tL=17.4℃ φL=95% iL=47.92kJ/kg
空气露点温度： td=16.6℃
制冷量： Q0=G（iw – iL）
=（32000×1.102）×（91.44-47.92）/3600
=425kW
根据本样本性能参数表，选用CGTZ350X型全新风除湿机完全能够满足上述空气处理要求。
2．典型工况②设计计算过程（南海地区）
设计新风工况
B=101kPa tw=31.3℃ φw=75.5%
ρ=1.116kg/m3 iw=88.6kJ/kg dw=22.2g/kg
①除湿量要求W=350kg/h；
②风量要求G=32000m3/h。
根据计算公式：G=W/（dw-dL）对相应的数据进行单位互换后列出下式：
（32000×1.116）/3600=（350×1000/3600）/（22.2- dL）
解得： dL =12.4g/kg
设定机器露点（L点）相对湿度φL=95%
经校核计算得L点（蒸发器出风状态点）：
tL=17.9℃ φL=95% iL=49.43kJ/kg
空气露点温度： td=17.1℃
制冷量： Q0=G（iw – iL）
=（32000×1.116）×（88.6-49.43）/3600
=390kW
根据本样本性能参数表，同样选用CGTZ350X型全新风除湿机也完全能够满足上述空气处理要求。
3．典型工况③设计计算过程（高原地区）
设计新风工况
B=88kPa tw=32℃ φw=60%
ρ=0.972kg/m3 iw=86.33kJ/kg dw=21.109g/kg
①除湿量要求W=350kg/h；
②风量要求G=35000m3/h。
根据计算公式：G=W/（dw-dL）对相应的数据进行单位互换后列出下式：
（35000×0.972）/3600=（350×1000/3600）/（21.109- dL）
解得： dL =10.82 g/kg
设定机器露点（L点）相对湿度φL=95%
经校核计算得L点（蒸发器出风状态点）：
tL=13.7℃ φL=95% iL=41.18kJ/kg
空气露点温度： td=12.9℃
制冷量： Q0=G（iw – iL）
=（35000×0.972）×（86.33-41.18）/3600
=427kW
对比上述计算过程可见，对选定的某一特定型号的除湿机只需调整风量即可满足不同地区全新风处理的要求。对于典型工况③，只需将CGTZ350X除湿机的匹配风量由32000m3/h增加至35000m3/h，即可将空气露点温度降至12.9℃。如果风量提高至40000m3/h，也可将空气的露点温度降至16.7℃。
