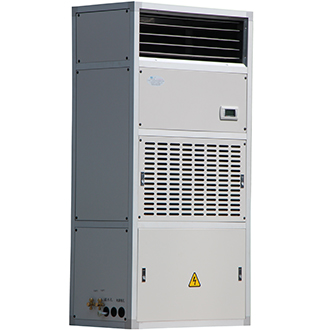

L型、LD型冷(热)风空调机组

产品优势Product advantage

机组概况：

本系列单元式空调机组系我公司总结多年空调研发经验，在原有恒温恒湿空调机组的基础上，结合最新科技发展，潜心研究、设计开发的空调设备系列，是本公司多年来的重点科研项目，产品的技术性能、型式规格居国内领先水平。该产品秉承"高效、节能、环保、健康"的设计理念，为用户制造的符合二十一世纪新特点的高性能产品，产品总体设计合理，具有功能全、结构紧凑、体积小、重量轻、噪音低、运行安全、可靠性高等优点。可广泛应用于国防、科研、文教卫生、制药行业；以及厂房、宾馆、商场等不同环境下的空气调节。

400-021-9919 021-62255526 1514463928

产品介绍
应用说明

机组概况：

工作原理：

恒湿恒湿机系统的运作是通过三个相互联系的系统：制冷剂循环系统、空气循环系统、电器自控系统;

制冷剂循环系统：
蒸发器中的液态制冷剂吸收空气的热量（空气被降温及除湿）并开始蒸发，最终制冷剂与空之间形成一定的温度差，液态制冷剂亦完全蒸发变为气态，后被压缩机吸入并压缩（压力和温度增加）,气态制冷剂通过冷凝器（风冷/水冷）吸收热量，凝结成液体。通过膨胀阀（或毛细管）节流后变成低温低压制冷剂进入蒸发器，完成制冷剂循环过程。

空气循环系统：
风机负责将空气从回风口吸入，空气经过蒸发器（降温、除湿），加湿器，加热器（升温）后经送风口送到用户需的空间内，送出的空气与空间内的空气混合后回到回风口。

电器自控系统：
包括电源部分和自动控制部分。
电源部分通过接触器，对压缩机、风扇、加湿器等供应电源。
自动控制分部分又分为温、湿度控制及故障保护部分：
温、湿度控制是通过温、湿度控制器，将回风的温湿度与用户设定的温湿作对比，自动运行压缩机（降温、除湿），加湿器，电加热（升温）等元件，实现恒温恒湿的自动控制。
故障保护控制是通过压力保护、延时器、继电器、过载保护等相互组合达到，对压缩机，风机，加湿器等元件进行故障保护的控制。

机组特点：

1. 控制先进：
机组采用智能仪表或可编程控制器（PLC）控制，控制精度高，可靠性好，机组仪表可预留远程控制接口，方便用户远程集中控制，节省管理人力；全面应用现代控制技术，优化控制模型，以保证机组运行模式适应全年工况的变换，提高机组季节能效比；

2. 多重保护：
机组设有高压、低压、过载、短路、断相、过热、欠风压等保护，以及水泵、防火阀连锁保护；

3. 机组全面采用能效比高(EER)的涡旋压缩机（50Hp以下）和半封闭螺杆压缩机（60Hp以上）。

4. 以季节能效比(SEER)为优化目标，全面引入系统匹配理论，广泛采用计算机辅助设计技术，优化设计（选用）制冷系统各个部件的结构参数，使系统内各部件之间的性能匹配合理，使之能组成一个完整的整体，以保证其全年多种工况下都能高效可靠地运行。

5. 全面应用现代控制技术，优化控制模型，以保证机组运行模式适应全年工况的变换，提高机组季节能效比。

6. 一机多用，温度控制范围广（5~32℃），全年运行效率高。留有新风换气机接口，用户可配置新风换气机，在过渡季节和冬季，机组可自动将室外的低温空气引入室内，以达到换气和降温的目的，同时也可以减少主机的运行时间，以达到节能的目的。该特点特别适合于过渡季节需要换气、冬季需要降温的场合。

7. 机组使用环保工质，选用环保材料，采用符合环保要求的新技术、新工艺，使机组全过程、全方位的满足环保要求。

8. 机组可配有自动控制的灭菌装置，以保证空调室内空气清洁。

结构特点：

1. 压缩机：
选用高性能的进口压缩机，安全、可靠、能效比高。

2. 风机：
采用高性能、低噪音的离心风机，具有风量大、静压高、噪音低和运转平稳等优点。

3. 换热器：
引进美国OAK生产线加工，使换热器的换热效率大大提高。

4. 外壳：
室内机：利用日本AMADA设备加工，具有优良的外观质量。30Hp以下框架采用国内外流行的新型铝合金圆弧边框架结构；40Hp以上采用新型菱形边铝合金框架结构，整体结构紧凑，美观大方，极富现代气息。
室外机：换热器采用一次折弯成型技术，外型美观，换热效果好。外壳采用优质钢板表面喷涂或不锈钢材料，机组露天放置永无生锈之虞。

5. 加湿器：
选用高性能加湿器，具有控制性能好，加湿效率高、安全可靠等特点。

6. 加热器：
采用加肋高效电热管，体积小、热功转换率高。

7. 制冷配件：
膨胀阀、过滤器、电磁阀、高低压控制器、压力表等配件均选用著名品牌产品。

8. 融霜机构：
采用高可靠性的元器件及高性能的控制方式，以保证机组在低温运行时融霜的安全、可靠、以及霜层处理完全、彻底，从而增加机组的换热性能。

9. 保温层：
采用高性能保温材料，导热系数小，耐水性能高，抗老化、阻燃，无毒。

10. 多重保护：
机组设有高压、低压、过载、短路、断相、过热、欠风压等保护，以及水泵、防火阀连锁保护。

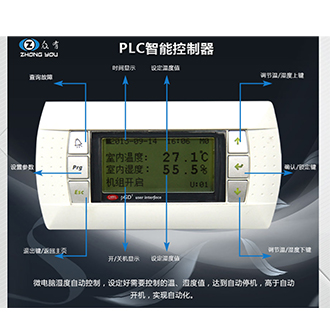

11. 控制方式：
恒温恒湿机组采用高性能可编程控制仪表。控制精度高，可靠性好。该仪表预留有远程控制接口，可方便用户远程集中控制，节省管理人力。

型号编制说明：

型号举例：HF19N 表示名义制冷量为19kW的压缩机置于室内的风冷型单元式空调机组。

L及LD水冷型冷(热)风机性能参数表：

型号		L8	L10	L16		L24	L32	L35	L49	L65	L78	L97	L110	L125	L150
型号		LD8	LD10	LD16		LD24	LD32	LD35	LD49	LD65	LD78	LD97	LD110	LD125	LD150
制冷量	KW	8.1	10.1	15.7		23.9	31.7	35.3	48.9	64.6	78.0	97.2	110.0	125.4	150.4
能量调节	%	100,0							100,50,0
制热量（电加热）	kw	5	5	6		9	12	15	21	27	36	45	46	48	60
风量	m³/h	1500	2500	3000		4300	6000	7000	8000	10000	13000	17000	19000	21000	22000
机外静压	Pa	150[0]	150[0]	150[0]		≧250[0]	≧280[0]	≧350[0]	≧300[0]	≧300[50]	≧330[0]	≧350	≧400	≧400	≧400
机组噪音	dB(A)	64[56]	62[59]	64[60]		66[64]	69[65]	69[65]	69[66]	71[67]	71[67]	73	74	76	79
温控范围及精度	℃	温度控制范围18～25℃ ±2℃
使用电源		～380V,50Hz,三相四线制
压缩机	类型	全封闭涡旋式
	数量	1					2						3	2
	功率kw	2.25	2.6	3.8		6	7.6	9	12	15	18	22.4	27	30	37.5
制冷剂	类型	R22/R407C
制冷剂	节流方式	热力膨胀阀
蒸发器	型式	铜管套铝翅片
冷凝器	型式	壳管式
	水量t/h	2	2.2	3.5		5.5	6.5	8	10	13.5	15	20	23	26	30
	管径DN	Rp1-1/4						Rp1-1/2			Rp2
风机	类型	外转子低噪音离心式
	数量	1							2
	功率kw	0.55 [0.37]	0.55 [0.37]	0.8 [0.37]		1.1 [0.8]	2.2 [1.5]	2.2 [1.5]	3 [1.1]	4.4 [1.6]	4.4 [3.0]	6.0	8.0	8.0	8.0
空气过滤器	类型	初效
配电功率L型	KW	2.8 [2.92]	3.15 [2.97]	4.6 [4.17]		7.1 [6.8]	9.8 [9.1]	11.2 [10.5]	15 [13.1]	19.4 [16.6]	22.4 [21]	28.4	35	38	45.5
配电功率LD型	KW	7.8 [7.62]	8.15 [7.97]	0.6 [10.17]		16.1 [15.8]	21.8 [21.1]	26.2 [25.5]	36 [34.1]	46.4 [43.6]	58.4 [57]	73.4	81.0	86.0	105.5
外形尺寸mm	长	980				1300		1750			1950	1950	2300
	宽	600				740		855			1085	1085	1200
	高	1700[2000]				1850[2150]		1950[2310]			1850[2210]	1850	1970
重量	KW	290	300		330	440	460	510	690	720	950	1000	1200	1500	1550

机组类型	室内侧		室外侧				备注
	室内侧		水冷式		风冷式		备注
	干球温度℃	湿球温度℃	进水温度℃	出水温度℃	干球温度℃	湿球温度℃
H	23	17	30	35	7	6	--
L、R	27	19	30	35	35	--	制冷工况
R	--	--	--	--	7	6	制热工况

机组名义工况：

注：L型机组为单冷型，无加热装置及制热量。
