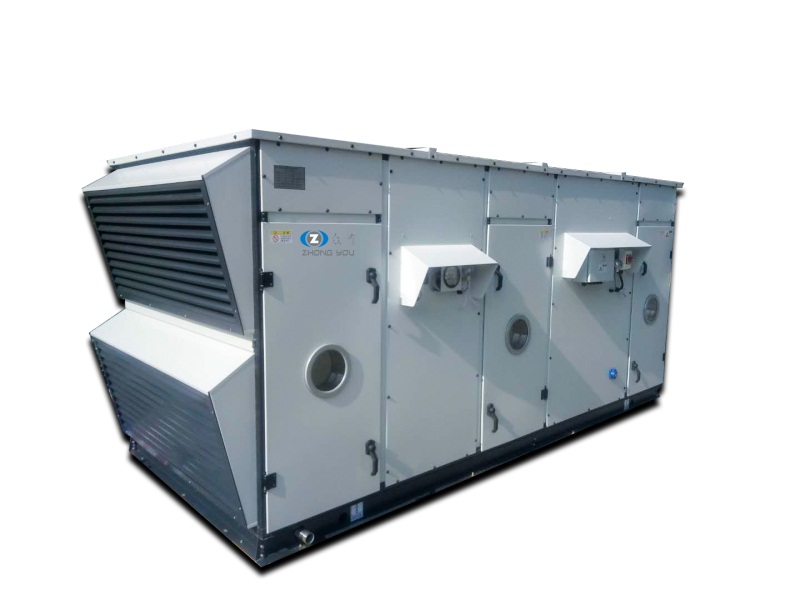

屋顶式空调机组(英文名:Rooftop Air Conditioning Unit )是一种自带冷源、风冷却的大中型整体空调设备,其制冷、加热、加湿、送风、空气净化、电气控制等组装于卧式箱体中,因其多安装于屋顶,故称屋顶式空调机组。
屋顶式空调机组是一种大、中型单元整体式机组,由压缩冷凝段、蒸发过滤段、送风段三段组成。按功能可分为:单冷型、电加热型、恒温恒湿型、恒温恒湿洁净型、热泵型等类型。
Zhongyou/众有屋顶式空调系统为全空气系统,整个空调系统一体化设计,无需水泵、冷却塔、风机盘管等配套设备,亦无需冷凝排水管道,安装使用极为方便。系统室内无运动机械和水管,用户无需为噪音和漏水烦恼,维修方便。屋顶式空调机组置于屋顶或户外空地,无需机房,节省初投资。机组不需二次冷媒,系统效率高。机组功能全,可方便实现空气净化、除湿、加湿、降温、供暖、新风量调节等多种功能。机组既适用于商场、餐饮、娱乐、办公楼、会馆及一般工业车间等场所,又适用于医药、食品、电子、化工、科研、机械等工业车间洁净场所。
屋顶式空调机组的制热方式包括:热泵制热、电加热、蒸气加热、热水加热、燃气加热等;加湿方式:电极加湿、干蒸汽加湿、电热加湿、高压微雾加湿、湿膜加湿等。机组可增加均流段、中效过滤段、消声段、出风段。一般而言,设在屋顶上的常规机组均为水平回风、水平送风:侧回风、端送风;端回风、端送风;其余送、回风方式:侧回风、底送风;底回风、端送风等。
屋顶式空调机组执行的国家标准:GB/T20738-2006《屋顶式空气调节机组》。
WKLF070屋顶式空调机组技术参数
型号 |
WKLF070 |
|||
制冷量 |
kW |
70.8 |
||
kcal/h |
60976 |
|||
能量调节 |
% |
0、50、100 |
||
加热量 |
电加热 |
功率 |
kW |
36 |
能量调节 |
% |
0、50、100 |
||
热水加热 |
加热量 |
kW |
65 |
|
管径 |
mm |
DN32 |
||
蒸汽加热 |
加热量 |
kW |
70 |
|
管径 |
mm |
DN32 |
||
风量 |
m3/h |
12000 |
||
机外静压 |
Pa |
≥300 |
||
温控范围及精度 |
℃ |
18~32℃,±2℃ |
||
电源 |
380V,50Hz,三相四线制 |
|||
额定功率 |
WKLFS/Z型 |
kW |
25.5 |
|
WKLFD型 |
kW |
40 |
||
压缩机 |
类型 |
全封闭涡旋式 |
||
台数 |
2 |
|||
蒸发器、冷凝器型式 |
铜管套铝翅片式 |
|||
送风机 |
型式 |
双进风离心式(皮带传动) |
||
功率 |
kW |
4 |
||
冷凝风机 |
型式 |
低噪音轴流式 |
||
数量 |
2 |
|||
功率 |
kW |
2.2 |
||
空气过滤器 |
板式初效/G4 |
|||
制冷剂 |
类型 |
R22/407C |
||
充注量 |
kg |
20 |
||
外形尺寸 |
通用型 |
长 |
mm |
2365 |
宽 |
mm |
2200 |
||
高 |
mm |
1920 |
||
基本功能型 |
长 |
mm |
4255 |
|
宽 |
mm |
2200 |
||
高 |
mm |
1920 |
||
重量 |
通用型 |
kg |
1420 |
|
基本型 |
kg |
1700 |
注:
1.制冷名义工况:室内回风干球温度27℃,湿球温度19℃;室外环境空气干球温度35℃。
2.加热名义工况:室内回风干球温度20℃,热水进口温度90℃;蒸汽压力0.2MPa。
3.加热方式在电加热、热水加热、蒸汽加热中任选一种;热水、蒸汽加热需另配电动调节阀。
4.机组制冷时环境温度不可低于18℃,如有要求订货时需明确。
5.规格参数如因产品改良或更新,恕不另行通知。
风冷直膨机组配置表
序号 |
零部件名称 |
产地/品牌 |
|
1 |
全封闭压缩机 |
美国Copeland/英华特INVOTECH |
|
2 |
翅片式冷凝器 |
自制 |
|
3 |
轴流风机 |
杭州微光/苏州瑞波 |
|
4 |
翅片式蒸发器 |
自制 |
|
5 |
离心风机 |
张家港英德利/万帝来 |
|
6 |
电机 |
西门子贝德 |
|
7 |
膨胀阀 |
丹麦Danfoss/美国Emerson |
|
8 |
过滤器芯 |
布鲁BLUE/派尔克HPEOK |
|
9 |
压力控制器 |
奉申 |
|
10 |
空气过滤器 |
无锡玉祁环保净化设备公司 |
|
11 |
防冷桥框架 |
铝合金 |
|
12 |
面板 |
外彩钢板内镀锌板中夹聚氨酯保温 |
|
13 |
电器控制元件 |
交流接触器 |
正泰电气 |
断路器 |
正泰电气 |
||
接线端子 |
菲尼克斯 |
||
控制器 |
邦普/深蓝 |
