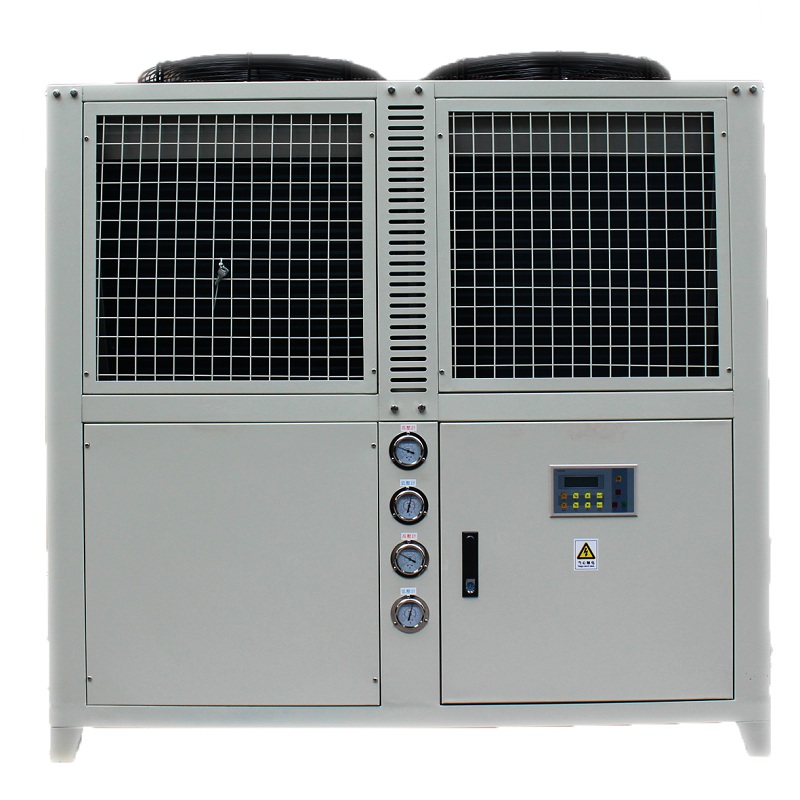

LS(R)F130M风冷模块热泵机组
- 产品优势Product advantage
风冷模块化（热泵）冷水机组是以空气为冷（热）源，以水为供冷（热）介质的中央空调机组，是一种冷热兼用型的一体化设备。机组省却了水泵、冷却塔、锅炉及相应管道系统等辅件，系统结构简单、安装空间小、维护管理方便且节约能源，广泛用于宾馆、公寓、酒楼、办公大楼、购物商场、影剧院以及厂房、医院等各类工业和民用建筑。尤其是对水源比较缺乏的场合及不能安置锅炉或冷却水塔之类的环境要求较高的建筑物，模块化风冷热泵冷水机组是您的最佳选择。
模块风冷冷水机组是一种即节能、节水又环保的空调设备，一机多用,除了满足建筑物夏天制冷、冬天制热要求外，还能全天候供给生活热水，具有设备（能源）利用率高的特点;模块式是指一台机组可以做一个模块，几台机组可以无差别的并联组合运行。风冷即是组机的室外换热器是风冷式，与空气换热。冷水机组是指蒸发器出的冷水，冷水直接与制冷工质进行换热。同块具有这些性能牲的就是模块式风冷冷水机组。.
机组可设置在屋顶、地面等空地，安装使用极为方便。本公司模块化风冷热泵冷水机组配以标准的单元模块进行组合，工程设计选型十分方便，欢迎广大设计部门和用户选用。
- 产品介绍
- 应用说明
工作原理：
风冷热泵冷水机组制冷原理：压缩机排出的高温高压的制冷剂气体进入冷凝器中，通过与冷却介质的热交换，成为高压制冷剂液体经过过滤器通过膨胀阀的节流成为低温低压的制冷剂液体进入蒸发器，通过与冷冻水的热交换，吸收冷冻水的热量成为低温低压的制冷剂气体吸入压缩机，冷冻水由于放热温度降低向外界提供冷量。
风冷热泵型冷水机组制热原理：压缩机排出的高温高压的制冷剂气体进入冷凝器中，通过与冷冻水的热交换，成为高压制冷剂液体经过过滤器通过膨胀阀的节流成为低温低压的制冷剂液体进入蒸发器，吸收空气的热量成为低温低压的制冷剂气体吸入压缩机，冷冻水由于吸热温度升高向外界提供热量。
LS(R)F130M风冷模块涡旋式冷(热)水机组参数
|
项目 |
单位 |
内容 |
内容 |
内容 |
|
|
产品名称 |
／ |
风冷涡旋式冷热水机组 |
|||
|
型 号 |
／ |
LS(R)F66M |
LS(R)F100M |
LS(R)F130M |
|
|
制冷环境工况 |
℃ |
35 |
35 |
35 |
|
|
制热环境工况 |
℃ |
7/6 |
7/6 |
7/6 |
|
|
制 冷 量 |
kw |
66 |
100 |
130 |
|
|
制冷输入功率 |
kw |
20.7 |
33 |
42.4 |
|
|
制热量 |
kw |
70.3 |
108 |
140.6 |
|
|
制热输入功率 |
kw |
22.6 |
34.3 |
44.1 |
|
|
制冷剂 |
型 号 |
类型 |
R22 |
R22 |
R22 |
|
充注量 |
kg |
12.2 |
14 |
24.4 |
|
|
压缩机 |
形 式 |
类型 |
全封闭涡旋式高效压缩机 |
||
|
数 量 |
台 |
2 |
4 |
4 |
|
|
电 源 |
V/Ph/Hz |
AC380V/3/50 |
AC380V/3/50 |
AC380V/3/50 |
|
|
风机 |
风 量 |
m3/h |
27000 |
36600 |
54960 |
|
输入功率 |
kw |
1.9 |
2.2 |
3.3 |
|
|
数量 |
台 |
2 |
2 |
3 |
|
|
水侧换热器 |
制冷水流量 |
m3/h |
11.4 |
17.2 |
22.4 |
|
进/出水温度（制冷） |
℃ |
12/7 |
12/7 |
12/7 |
|
|
制热水流量 |
m3/h |
11.4 |
17.2 |
22.4 |
|
|
进/出水温度（制热） |
℃ |
40/45 |
40/45 |
40/45 |
|
|
水压降 |
Kpa |
24 |
58 |
36 |
|
|
水侧工作承压 |
MPa |
1.0 |
1.0 |
1.0 |
|
|
水管管径 |
mm |
DN65 |
DN65 |
DN80 |
|
|
控制器 |
控制与操作方式 |
|
微电脑自动运行 |
||
|
运行重量 |
kg |
860 |
1230 |
1480 |
|
|
运输重量 |
kg |
780 |
1150 |
1380 |
|
|
外型尺寸 |
长 |
mm |
2330 |
2330 |
3330 |
|
宽 |
mm |
1250 |
1250 |
1250 |
|
|
高 |
mm |
1780 |
1820 |
1820 |
|
注：① 额定工况：制冷时室外干球温度35℃，进/出水温度12℃/7℃；
制热时室外干球温度7℃，湿球温度6℃，热水进/出水温度40℃/45℃；
② 模块化设计，可根据单模块参数组合多种机型；
③ 具体产品性能由双方在合同中约定，本样本仅供参考；
④ 以LS(R)F66M～LS(R)F130M基础模块，可以组合至LS(R)F1360M。
供货范围：
1、组成机组的压缩机、冷凝器、蒸发器、各类阀件、控制系统、安全保护装置及传感元件、保温层等，所有组件已全部组装完毕， 并经检验合格。
2、冷媒和润滑油（足够机组正常运行）。
3、机组设有橡胶隔振装置。
4、出厂文件一套（交货验收清单、合格证、操作维修手册)。
