一.设计要求：

1. 按JB/T7769-95第4.2.1要求名义工况为：干球温度27℃ 湿球温度21.2℃   RH=60%   大气压101.325kpa

2. 设计除湿量：8kg/h±5%

3. 设计使用温度18℃-32℃

4. 设计使用制冷剂为HCFC R22

5. 设计最大负荷工况为：干球温度32℃ 湿球温度23℃

6. 设计低温工况为：干球温度18℃ 湿球温度13.5℃

7. 设计使用三相380V 50HZ电源

8. 噪音

9. 蒸发温度5℃,过热度8K,冷凝温度48℃，过冷度2K。

二、设计方案：

1. 名义工况下的其它空气参数：

查水蒸气饱和压力Pqb（水面）表，得到27℃时饱和压力为Pqb=3564.56Pa

在T干=27℃  RH=60% 工况下水蒸气分压力：

Pq=RHⅹPqb=60%ⅹ3564.56=2138.7Pa

绝对湿度dA=1000ⅹ0.622Pq/（P- Pq）=13.41g/kg干

对应比焓hA=1.005+d（2500+1.84t）ⅹ0.001=61.3kJ/kg

A工况下的空气密度

ρA=P0.003484/（273.15+t）=1.18KG/M3

2. 流程图

A→B过程为减焓减湿过程，见焓混示意图A段到B段，设计使B点工况为：Tb=15.5℃ RHb=95%  d b=10.55 g/kg干

Hb=42kJ/kg

B→C点为等湿加温过程，C点的工况焓hc=HA+P电 /M(空气质量流量)

dC=10.55 g/kg干

3. 制冷量及相关设备参数

① 循环风量（入风27℃ 60%）F=8kg/（dA- dB）ρA

=2298.2 m3

空气质量流量M=2298.2/3600ⅹ1.18=0.753kg/s

② 制冷量 P冷=2298.2/3600ⅹ1.18ⅹ（hA-hB）

=0.753ⅹ（61.3ⅹ42）=14.5kW

③ 蒸发器

蒸发温度：设计蒸发温度为5℃（A工况）

蒸发器对数平均温差：△t蒸发=（tA- tB）/2.3Lg [（tA- tE）/（tB- tE）]=（27-15.5）/2.3 Lg（22/10.5）=15.56℃

蒸发器面积：P冷/KE*△t=14500/（40x15.5）=23.38m2蒸发器换热系数KE=40W/℃.m2 取设计余量系数1.1；

23.38x1.1=25.7 m2

迎风面积：考虑到经济风速，风阻，带水性能，迎面风速取2∽3m/s

S迎面=F/3600x（2∽3）=2300/3600 /（2∽3）=0.32∽0.213取0.3

排深：根据迎风面积，受热面积，排深取六排

材质：为了增加换热效率芯管使用Φ9.52x0.35内螺纹管，翅片使用0.15MM厚亲水铝箔利于沥水。

④ 冷凝器：（设计冷凝器湿度为48℃）

1. C点工况：在除湿制冷工况下，一般情况全封闭（涡旋）式压缩机制冷系数3∽3.5之间。

hc= hb+［（1+1/COP）P冷/M］

= hb+28=66kj/kg

求出风温度：

hc= 1.005tc+dc(2500+1.84tc)X0.001得到

（1. 005+1.84tc）= hc-2500 dc

tc=（ hc-2500 dc）/[（1.005+1.84tc）X0.001]=41.42℃

求相对湿度：

饱和水蒸气分压：Pqb(41.42)=7904.2

RHc=XP/(0.622+X)Pqb(41.42)

=(9.46*0.001*101325)/[(0.622+9.46*0.0=01)*7904.2]

=19.2%

2.冷凝器面积：

△ t冷凝=（241.42-14）/[2.3lg（48-15.5）/（48-12）]=16.2

S=（1+1/COP）P冷/ △t冷凝*R冷凝

=（18.6*0.001）/（16.7*28）=39.7

39.7*1.2=48m2

迎风面积同蒸发器

排深设计为6排

⑤压缩机的选取：在R22的压焓图上作逆卡诺循环

A点热力学参数：hA=255 TA=42

B点热力学参数：hB=255 TA=42

C点热力学参数：hC=255 TA=42  比容VPC=44.6dm3/kg

制冷剂质量流量M=P冷/ （hc-hB）=14500/415255=0.894kg/s

排气量V=14.3m3/h

查相关压缩机技术参数，选用美国谷轮压缩机ZR61KC-TFD

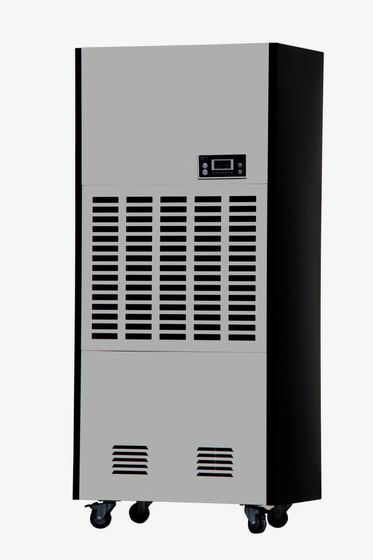

ZHONGYOU上海众有CFZ-8工业除湿机
