直膨式空调机组

产品优势Product advantage

直膨式空调系统为全空气系统，整个空调系统仅由室外机和室内机两部分组成，无需水泵、冷却塔、风机盘管等配套设备，亦无需冷凝排水管道，安装使用极为方便。系统室内无运动机械和水管，用户无需为噪音和漏水烦恼，维修方便。机组置于屋顶或户外空地，无需机房，节省初投资。机组不需二次冷媒，系统效率高。机组功能全，可方便实现空气净化、除湿、加湿、降温、供暖、新风量调节等多种功能。机组既适用于商场、餐饮、娱乐、办公楼、会馆及一般工业车间等场所，又适用于医药、食品、电子、化工、科研、机械等工业车间洁净场所。

400-021-9919 021-62255526 1514463928

产品介绍
应用说明

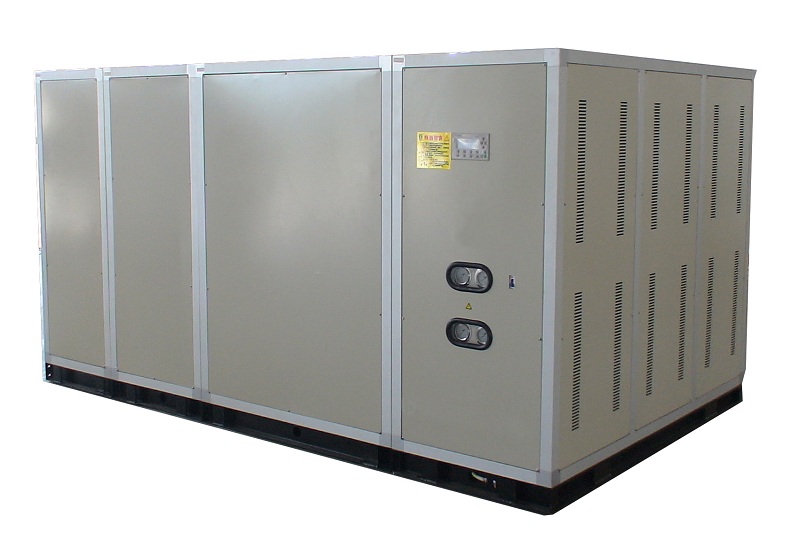

直膨式空调机组

机组概况：

工作原理：

制冷模式：
室外侧翅片换热器作为冷凝器，室内侧翅片换热器作为蒸发器，压缩机排出的制冷剂高温气体在室外侧翅片换热器冷凝成液体后，经膨胀阀节流降压成为低温气液混合体，再流入室内侧翅片换热器，吸收热量蒸发后回到压缩机，完成一个制冷循环; 同时，从室内来的回风（或新风）经过室内侧翅片换热器（这时为蒸发器）后则被冷却降温，处理后的冷风由室内侧风机再送入室内。

制热模式：
室外侧翅片换热器作为蒸发器，室内侧翅片换热器作为冷凝器，压缩机排出的制冷剂高温气体在室内侧翅片换热器冷凝成液体后经膨胀阀节流降压成为低温气体混合体，再流入室外侧翅片换热器吸收热量蒸发后回到压缩机，完成一个制冷循环；同时，从室内来的回风（或新风）经过室内侧翅片换热器（这时为冷凝器）后则被加热升温，处理后的热风由室内侧风机再送入室内。

机组特点：

1. 直膨式空气处理机组主要由空气处理机组和风冷式压缩冷凝机组两大部分组成，两部分用铜管直接连接，管内走制冷剂，空气经蒸发器降温处理后，再经一系列处理后送至室内；

2. 适用范围广：
该系列产品有恒湿、冷暖、热泵等品种，恒温恒湿型机组能满足温湿度要求高的场所，冷暖型机组能满足舒适性场所，热泵型机组可一机两用，节省制热运行费用；

3. 节省投资：
机组置于屋顶或户外空地，无需机房，节省有效空间。机组无需水泵、冷却塔、风机盘管等配套设备，节省初投资；

4. 安装方便：
机组无需现场配制冷媒管、冷却水管，配上风管，接好电源，即可使用，节省了现场施工时间和费用；

5. 高效节能：
机组稳定用高性能涡旋或螺杆压缩机，容积效率和能效比高，螺杆压缩机可方便的实现四级或无级能调，部分负荷效率高；膨胀阀、过滤器、电磁阀等制冷配件均选项用美国、意大等进口品牌；机组亦不需二次冷媒，系统效率高；

6. 运行宁静：
机组采用高性能涡旋或螺杆压缩机，运行平稳。机组置于室外，室内只需配风管，室内噪音小；

7. 结构独特：
机组采用铝合金框架结构，线条明快、美观大方；机组顶板采用特殊的结构，确保机组不进水，门板采用聚氨酯发泡或冷板，确保隔热保温性能，电器箱采用密封结构，确保电器安全，电源接线置于电器箱内，无屋顶漏水之虞；

8. 运行安全：
机组设有高压、低压、过载、短路、断相、过热、欠风压等保护，以及防火阀连锁保护；

9. 智能控制：
机组采用先进控制仪表，仪表可配手操器，分置于室外机组和室内控制室，使用操作十分方便。仪表配有RS485接口，可实现远程控制；

10. 功能扩展方便：
机组配备多种功能段，可方便实现空气降温、除湿、供暖、加湿、过滤，以及新风换气等功能；

11. 机组把有关功能段合并在一个功能段里，从而使机组外形长度减少，减小整台机组的占地面积，而不改变机组的功能；

12. 选配遥控操作箱后，可在室内操作控制主机，免去到室外操作的麻烦；

13. 订货时若注明余压要求，可选配不同的风机及电机以满足不同场合要求。

型号编制说明：

型号举例：ZKZH55 表示名义制冷量为55kw的恒温恒湿直膨式空调机组。

ZKH性能参数表：

型号		ZKZH21	ZKZH24	ZKZH27	ZKZH30	ZKZH35	ZKZH41	ZKZH47	ZKZH55
		ZKZH21A	ZKZH24A	ZKZH27A	ZKZH30A	ZKZH35A	ZKZH41A	ZKZH47A	ZKZH55A
		ZKZH21B	ZKZH24B	ZKZH27B	ZKZH30B	ZKZH35B	ZKZH41B	ZKZH47B	ZKZH55B
制冷量	KW	21	24	27	30	35	41	47	55
风量	m³/h	4500	5000	5500	6500	7000	8500	10000	11000
机外余压	Pa	≥250	≥250	≥300	≥300	≥400	≥400	≥550	≥550
机组功率KW		10.79	11.88	13.32	15.08	18.6	21.39	23.56	32.14
机组功率KW	A、B	21.79	23.88	27.32	30.08	35.6	42.39	47.56	60.14
型号		ZKZH60	ZKZH66	ZKZH69	ZKZH75	ZKZH82	ZKZH95	ZKZH109	ZKZH124
		ZKZH60A	ZKZH66A	ZKZH69A	ZKZH75A	ZKZH82A	ZKZH95A	ZKZH109A	ZKZH124A
		ZKZH60B	ZKZH66B	ZKZH69B	ZKZH75B	ZKZH82B	ZKZH95B	ZKZH109B	ZKZH124B
制冷量	KW	60	66	69	75	82	95	109	124
风量	m³/h	12000	13000	14000	15000	16500	19500	22000	25000
机外余压	Pa	≥550	≥550	≥550	≥550	≥550	≥550	≥550	≥550
机组功率KW		35.66	37.38	38.10	42.89	46.78	52.54	58.7	68.38
机组功率KW	A、B	65.66	70.38	72.10	79.89	87.78	100.54	113.7	130.38
型号		ZKZH138	ZKZH164	ZKZH191	ZKZH218	ZKZH247	ZKZH276
		ZKZH138A	ZKZH164A	ZKZH191A	ZKZH218A	ZKZH247A	ZKZH276A
		ZKZH138B	ZKZH164B	ZKZH191B	ZKZH218B	ZKZH247B	ZKZH276B
制冷量	KW	138	164	191	218	247	276
风量	m³/h	27500	33000	38000	45000	50000	55000
机外余压	Pa	≥550	≥550	≥550	≥550	≥550	≥550
机组功率KW		76.96	84.56	107.58	116.9	137.16	153.92
机组功率KW	A、B	146.96	166.56	203.58	225.9	261.16	191.92

ZKZ（D）性能参数表：

型号		ZKZ23	ZKZ26	ZKZ30	ZKZ33	ZKZ38	ZKZ45	ZKZ52	ZKZ60
型号		ZKZD23	ZKZD26	ZKZD30	ZKZD33	ZKZD38	ZKZD45	ZKZD52	ZKZD60
制冷量	KW	23	26	30	33	38	45	52	60
风量	m³/h	4500	5000	5500	6500	7000	8500	10000	11000
机外余压	Pa	≥250	≥250	≥300	≥300	≥400	≥400	≥550	≥550
机组功率KW		7.79	8.88	10.32	12.08	13.60	16.39	18.56	22.14
机组功率KW	D	12	14.35	16.5	17.5	21.2	25	29.5	34.5
型号		ZKZ66	ZKZ72	ZKZ76	ZKZ82	ZKZ90	ZKZ105	ZKZ120	ZKZ136
型号		ZKZD66	ZKZD72	ZKZD76	ZKZD82	ZKZD90	ZKZD105	ZKZD120	ZKZD136
制冷量	KW	66	72	76	82	90	105	120	136
风量	m³/h	12000	13000	14000	15000	16500	19500	22000	25000
机外余压	Pa	≥550	≥550	≥550	≥550	≥550	≥550	≥550	≥550
机组功率KW		25.66	27.38	28.10	30.39	34.28	40.04	46.20	52.58
机组功率KW	D	37.5	41.5	43.5	46.5	52.5	59.5	69.0	79.0
型号		ZKZ152	ZKZ180	ZKZ210	ZKZ240	ZKZ272	ZKZ304
型号		ZKZD152	ZKZD180	ZKZD210	ZKZD240	ZKZD272	ZKZD304
制冷量	KW	152	180	210	240	272	304
风量	m³/h	27500	33000	38000	45000	50000	55000
机外余压	Pa	≥550	≥550	≥550	≥550	≥550	≥550
机组功率KW		60.96	68.56	83.58	92.90	105.16	121.92
机组功率KW	D	91.0	105.0	123.5	138.5	158	184

ZKZR性能参数表：

型号		ZKZR23	ZKZR26	ZKZR30	ZKZR33	ZKZR38	ZKZR45
型号		ZKZR23D	ZKZR26D	ZKZR30D	ZKZR33D	ZKZR38D	ZKZR45D
制冷量	KW	23	26	30	33	38	45
制热量	KW	25	28	33	36	41	49
风量	m3/h	4500	5000	5500	6500	7000	8500
机外余压	Pa	≥250	≥250	≥300	≥300	≥400	≥400
机组功率KZ		7.79	8.88	10.32	12.08	13.60	16.39
机组功率KZ	D	15.79	17.88	20.32	33.08	35.60	31.39
型号		ZKZR52	ZKZR60	ZKZR66	ZKZR72	ZKZR76	ZKZR82
型号		ZKZR52D	ZKZR60D	ZKZR66D	ZKZR72D	ZKZR76D	ZKZRD82D
制冷量	KW	52	60	66	72	76	82
制热量	KW	57	66	72	79	83	90
风量	m3/h	10000	11000	12000	13000	14000	15000
机外余压	Pa	≥550	≥550	≥550	≥550	≥550	≥550
机组功率KZ		18.56	22.14	25.66	27.38	28.10	30.39
机组功率KZ	D	35.56	42.14	47.66	51.38	53.10	57.39
型号		ZKZR90	ZKZR105	ZKZR120	ZKZR136	ZKZR152	ZKZR180
型号		ZKZRD90D	ZKZRD105D	ZKZRD120D	ZKZRD136D	ZKZRD152D	ZKZRD180D
制冷量	KW	90	105	120	136	152	180
制热量	KW	99	115	132	150	167	198
风量	m3/h	16500	19500	22000	25000	27500	33000
机外余压	Pa	≥550	≥550	≥550	≥550	≥550	≥550
机组功率KW		34.28	40.04	46.20	52.58	60.96	68.56
机组功率KW	D	64.28	75.04	86.20	92.58	110.96	128.56
型号		ZKZR210	ZKZR240	ZKZR272	ZKZR304
型号		ZKZRD210D	ZKZRD240D	ZKZRD272D	ZKZRD304D
制冷量	KW	210	240	272	304
制热量	KW	241	264	299	334
风量	m3/h	38000	45000	50000	55000
机外余压	Pa	≥550	≥550	≥550	≥550
机组功率KW		83.58	92.90	105.16	121.92
机组功率KW	D	153.58	172.90	195.16	232.92

机组名义工况：

机组类型	室内侧		室外侧		备注
	室内侧		风冷式		备注
	干球温度℃	湿球温度℃	干球温度℃	湿球温度℃
H	23	17	7	6	--
L	27	19	35	24	制冷工况
R	20	--	7	6	制热工况
