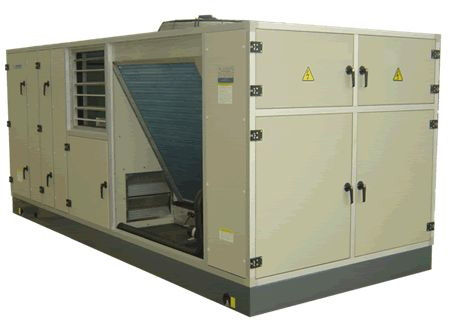

屋顶式空调机组

产品优势Product advantage

屋顶式空调系统为全空气系统，整个空调系统一体化设计，无需水泵、冷却塔、风机盘管等配套设备，亦无需冷凝排水管道，安装使用极为方便。系统室内无运动机械和水管，用户无需为噪音和漏水烦恼，维修方便。机组置于屋顶或户外空地，无需机房，节省初投资。机组不需二次冷媒，系统效率高。机组功能全，可方便实现空气净化、除湿、加湿、降温、供暖、新风量调节等多种功能。

400-021-9919 021-62255526 1514463928

产品介绍
应用说明

机组概况：

工作原理：

制冷模式：
室外侧翅片换热器作为冷凝器，室内侧翅片换热器作为蒸发器，压缩机排出的制冷剂高温气体在室外侧翅片换热器冷凝成液体后，经膨胀阀节流降压成为低温气液混合体，再流入室内侧翅片换热器，吸收热量蒸发后回到压缩机，完成一个制冷循环; 同时，从室内来的回风（或新风）经过室内侧翅片换热器（这时为蒸发器）后则被冷却降温，处理后的冷风由室内侧风机再送入室内。

制热模式：
室外侧翅片换热器作为蒸发器，室内侧翅片换热器作为冷凝器，压缩机排出的制冷剂高温气体在室内侧翅片换热器冷凝成液体后经膨胀阀节流降压成为低温气体混合体，再流入室外侧翅片换热器吸收热量蒸发后回到压缩机，完成一个制冷循环；同时，从室内来的回风（或新风）经过室内侧翅片换热器（这时为冷凝器）后则被加热升温，处理后的热风由室内侧风机再送入室内。

机组特点：

1. 适用范围广：
该系列产品有恒湿、冷暖、热泵等品种，恒温恒湿型机组能满足温湿度要求高的场所，冷暖型机组能满足舒适性场所，热泵型机组可一机两用，节省制热运行费用。

2. 节省投资：
机组置于屋顶或户外空地，无需机房，节省有效空间。机组无需水泵、冷却塔、风机盘管等配套设备，节省初投资。

3. 安装方便：
机组无需现场配制冷媒管、冷却水管，配上风管，接好电源，即可使用，节省了现场施工时间和费用。

4. 高效节能：
机组稳定用高性能涡旋或螺杆压缩机，容积效率和能效比高，螺杆压缩机可方便的实现四级或无级能调，部分负荷效率高；膨胀阀、过滤器、电磁阀等制冷配件均选项用美国、意大等进口品牌；机组亦不需二次冷媒，系统效率高。

5. 运行宁静：
机组采用高性能涡旋或螺杆压缩机，运行平稳。机组置于室外，室内只需配风管，室内噪音小。

6. 结构独特：
机组顶板采用特殊的结构，确保机组不进水，门板采用聚氨酯发泡，确保隔热保温性能，电器箱采用密封结构，确保电器安全，电源接线置于电器箱内，无屋顶漏水之虞。

7. 运行安全：
机组设有高压、低压、过载、短路、断相、过热、欠风压等保护，以及防火阀连锁保护。

8. 智能控制：
机组采用先进控制仪表，仪表可配双手操器，分置于室外机组和室内控制室，使用操作十分方便。仪表配有RS485接口，可实现远程控制。

9. 功能扩展方便：
机组配备多种功能段，可方便实现空气降温、除湿、供暖、加湿、过滤，以及新风换气等功能。

型号编制说明：

WKH性能参数表：

型号		WKH21	WKH24	WKH27	WKH30	WKH35	WKH41	WKH47	WKH55
		WKH21A	WKH24A	WKH27A	WKH30A	WKH35A	WKH41A	WKH47A	WKH55A
		WKH21B	WKH24B	WKH27B	WKH30B	WKH35B	WKH41B	WKH47B	WKH55B
制冷量	KW	21	24	27	30	35	41	47	55
风量	m³/h	4500	5000	5500	6500	7000	8500	10000	11000
机外余压	Pa	≥250	≥250	≥300	≥300	≥300	≥300	≥300	≥300
机组功率KW		10.79	11.88	13.32	15.08	18.6	21.39	23.56	32.14
机组功率KW	A、B	21.79	23.88	27.32	30.08	35.6	42.39	47.56	60.14
型号		WKH60	WKH66	WKH69	WKH75	WKH82	WKH95	WKH109	WKH124
		WKH60A	WKH66A	WKH69A	WKH75A	WKH82A	WKH95A	WKH109A	WKH124A
		WKH60B	WKH66B	WKH69B	WKH75B	WKH82B	WKH95B	WKH109B	WKH124B
制冷量	KW	60	66	69	75	82	95	109	124
风量	m³/h	12000	13000	14000	15000	16500	19500	22000	25000
机外余压	Pa	≥300	≥300	≥300	≥300	≥300	≥400	≥350	≥350
机组功率KW		35.66	37.38	38.10	42.89	46.78	52.54	58.7	68.38
机组功率KW	A、B	65.66	70.38	72.10	79.89	87.78	100.54	113.7	130.38
型号		WKH138	WKH164	WKH191	WKH218	WKH247	WKH276
		WKH138A	WKH164A	WKH191A	WKH218A	WKH247A	WKH276A
		WKH138B	WKH164B	WKH191B	WKH218B	WKH247B	WKH276B
制冷量	KW	138	164	191	218	247	276
风量	m³/h	27500	33000	38000	45000	50000	55000
机外余压	Pa	≥400	≥300	≥300	≥400	≥400	≥500
机组功率KW		76.96	84.56	107.58	116.9	137.16	153.92
机组功率KW	A、B	146.96	166.56	203.58	225.9	261.16	191.92

WK（D）性能参数表：

型号		WK23	WK26	WK30	WK33	WK38	WK45	WK52	WK60
型号		WKD23	WKD26	WKD30	WKD33	WKD38	WKD45	WKD52	WKD60
制冷量	KW	23	26	30	33	38	45	52	60
风量	m³/h	4500	5000	5500	6500	7000	8500	10000	11000
机外余压	Pa	≥250	≥250	≥300	≥300	≥300	≥300	≥300	≥300
机组功率KW		7.79	8.88	10.32	12.08	13.60	16.39	18.56	22.14
机组功率KW	D	12	14.35	16.5	17.5	21.2	25	29.5	34.5
型号		WK66	WK72	WK76	WK82	WK90	WK105	WK120	WK136
型号		WKD66	WKD72	WKD76	WKD82	WKD90	WKD105	WKD120	WKD136
制冷量	KW	66	72	76	82	90	105	120	136
风量	m³/h	12000	13000	14000	15000	16500	19500	22000	25000
机外余压	Pa	≥300	≥300	≥300	≥300	≥300	≥400	≥350	≥350
机组功率KW		25.66	27.38	28.10	30.39	34.28	40.04	46.20	52.58
机组功率KW	D	37.5	41.5	43.5	46.5	52.5	59.5	69.0	79.0
型号		WK152	WK180	WK210	WK240	WK272	WK304
型号		WKD152	WKD180	WKD210	WKD240	WKD272	WKD304
制冷量	KW	152	180	210	240	272	304
风量	m³/h	27500	33000	38000	45000	50000	55000
机外余压	Pa	≥400	≥300	≥300	≥400	≥400	≥500
机组功率KW		60.96	68.56	83.58	92.90	105.16	121.92
机组功率KW	D	91.0	105.0	123.5	138.5	158	184

WKR性能参数表：

型号		WKR23	WKR26	WKR30	WKR33	WKR38	WKR45
型号		WKR23D	WKR26D	WKR30D	WKR33D	WKR38D	WKR45D
制冷量	KW	23	26	30	33	38	45
制热量	KW	25	28	33	36	41	49
风量	m3/h	4500	5000	5500	6500	7000	8500
机外余压	Pa	≥250	≥250	≥300	≥300	≥300	≥300
机组功率KW		7.79	8.88	10.32	12.08	13.60	16.39
机组功率KW	D	15.79	17.88	20.32	33.08	35.60	31.39
型号		WKR52	WKR60	WKR66	WKR72	WKR76	WKR82
型号		WKR52D	WKR60D	WKR66D	WKR72D	WKR76D	WKRD82D
制冷量	KW	52	60	66	72	76	82
制热量	KW	57	66	72	79	83	90
风量	m3/h	10000	11000	12000	13000	14000	15000
机外余压	Pa	≥300	≥300	≥300	≥300	≥300	≥300
机组功率KW		18.56	22.14	25.66	27.38	28.10	30.39
机组功率KW	D	35.56	42.14	47.66	51.38	53.10	57.39
型号		WKR90	WKR105	WKR120	WKR136	WKR152	WKR180
型号		WKRD90D	WKRD105D	WKRD120D	WKRD136D	WKRD152D	WKRD180D
制冷量	KW	90	105	120	136	152	180
制热量	KW	99	115	132	150	167	198
风量	m3/h	16500	19500	22000	25000	27500	33000
机外余压	Pa	≥300	≥400	≥350	≥350	≥400	≥300
机组功率KW		34.28	40.04	46.20	52.58	60.96	68.56
机组功率KW	D	64.28	75.04	86.20	92.58	110.96	128.56
型号		WKR210	WKR240	WKR272	WKR304
型号		WKRD210D	WKRD240D	WKRD272D	WKRD304D
制冷量	KW	210	240	272	304
制热量	KW	241	264	299	334
风量	m3/h	38000	45000	50000	55000
机外余压	Pa	≥300	≥400	≥400	≥500
机组功率KW		83.58	92.90	105.16	121.92
机组功率KW	D	153.58	172.90	195.16	232.92

机组名义工况：

机组类型	室内侧		室外侧		备注
			风冷式
	干球温度℃	湿球温度℃	干球温度℃	湿球温度℃
H	23	17	7	6	--
