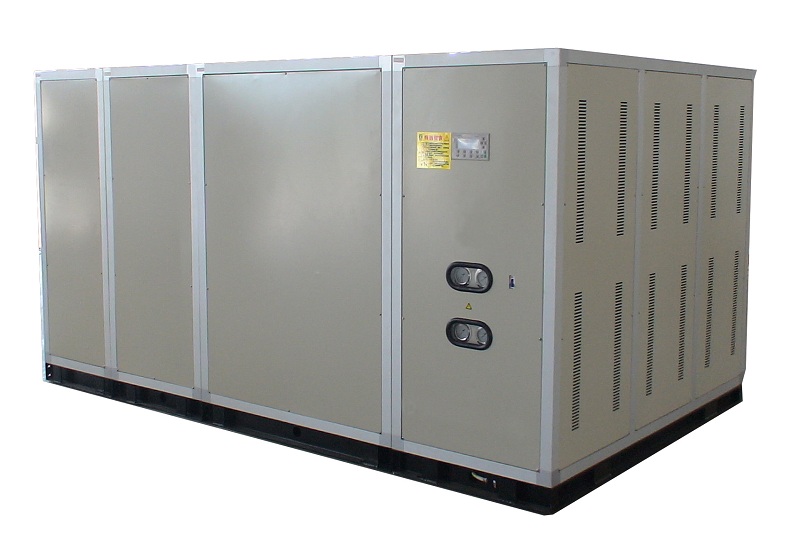

净化型单元式空调机组

产品优势Product advantage

净化型恒温恒湿型空调机组按冷源不同可分为冷冻水型和自带冷源型。冷冻水型机组的冷源由另配的冷水机组提供的5~12℃的冷冻水；自带冷源型机组的冷源由机组内部配套的制冷系统提供。JH、JL(D)型水冷系列机组适合水源充足的场合； JHF、JLF(D)型风冷系列机组适合水源较为缺乏的场合。

400-021-9919 021-62255526 1514463928

产品介绍
应用说明

机组概况：

本系列净化型单元式空调机组系我公司为适应市场的需求，满足高新技术和科研单位的需求，结合最新科技发展，潜心研究、设计开发的一种新型专用空调设备。它不仅能调节空气温湿度、还能保证其洁净度。机组可提供高的机外余压，以满足用户直接选配高校过滤器的需求，以达到洁净空间的净化要求。该产品是本公司多年来的重点科研项目，产品的技术性能、型式规格居国内领先水平。该产品秉承"高效、节能、环保、健康"的设计理念，为用户制造的符合二十一世纪新特点的高性能产品，产品总体设计合理，具有功能全、结构紧凑、体积小、重量轻、噪音低、运行安全、可靠性高等优点。

工作原理：

恒湿恒湿机系统的运作是通过三个相互联系的系统：制冷剂循环系统、空气循环系统、电器自控系统; 制冷剂循环系统：
蒸发器中的液态制冷剂吸收空气的热量（空气被降温及除湿）并开始蒸发，最终制冷剂与空之间形成一定的温度差，液态制冷剂亦完全蒸发变为气态，后被压缩机吸入并压缩（压力和温度增加）,气态制冷剂通过冷凝器（风冷/水冷）吸收热量，凝结成液体。通过膨胀阀（或毛细管）节流后变成低温低压制冷剂进入蒸发器，完成制冷剂循环过程。

空气循环系统：
风机负责将空气从回风口吸入，空气经过蒸发器（降温、除湿），加湿器，加热器（升温）后经送风口送到用户需的空间内，送出的空气与空间内的空气混合后回到回风口。

电器自控系统：
包括电源部分和自动控制部分。
电源部分通过接触器，对压缩机、风扇、加湿器等供应电源
自动控制分部分又分为温、湿度控制及故障保护部分：
温、湿度控制是通过温、湿度控制器，将回风的温湿度与用户设定的温湿作对比，自动运行压缩机（降温、除湿），加湿器，电加热（升温）等元件，实现恒温恒湿的自动控制。
故障保护控制是通过压力保护、延时器、继电器、过载保护等相互组合达到，对压缩机，风机，加湿器等元件进行故障保护的控制。

机组特点：

1. 控制先进：
机组采用智能仪表或可编程控制器（PLC）控制，控制精度高，可靠性好，机组仪表可预留远程控制接口，方便用户远程集中控制，节省管理人力；全面应用现代控制技术，优化控制模型，以保证机组运行模式适应全年工况的变换，提高机组季节能效比；

2. 多重保护：
机组设有高压、低压、过载、短路、断相、过热、欠风压等保护，以及水泵、防火阀连锁保护；

3. 机组全面采用能效比高(EER)的涡旋压缩机（50Hp以下）和半封闭螺杆压缩机（60Hp以上）。

4. 以季节能效比(SEER)为优化目标，全面引入系统匹配理论，广泛采用计算机辅助设计技术，优化设计（选用）制冷系统各个部件的结构参数，使系统内各部件之间的性能匹配合理，使之能组成一个完整的整体，以保证其全年多种工况下都能高效可靠地运行。

5. 全面应用现代控制技术，优化控制模型，以保证机组运行模式适应全年工况的变换，提高机组季节能效比。

6. 一机多用，温度控制范围广，全年运行效率高。

7. 机组使用环保工质，选用环保材料，采用符合环保要求的新技术、新工艺，使机组全过程、全方位的满足环保要求。

结构特点：

1. 压缩机
选用高性能的进口压缩机，安全、可靠、能效比高。

2. 风机
采用高性能、低噪音的离心风机，具有风量大、静压高、噪音低和运转平稳等优点。

3. 换热器
引进美国OAK生产线加工，使换热器的换热效率大大提高。

4. 外壳
室内机：利用日本AMADA设备加工，具有优良的外观质量。30Hp以下框架采用国内外流行的新型铝合金圆弧边框架结构；40Hp以上采用新型菱形边铝合金框架结构，整体结构紧凑，美观大方，极富现代气息。
室外机：换热器采用一次折弯成型技术，外型美观，换热效果好。外壳采用优质钢板表面喷涂或不锈钢材料，机组露天放置永无生锈之虞。

5. 加湿器
选用高性能加湿器，具有控制性能好，加湿效率高、安全可靠等特点。

6. 加热器
电加热采用加肋高效电热管，体积小、热功转换效率高；蒸汽或热水加热器采用铜管外套铝翅片式结构，换热效率高。

7. 制冷配件
膨胀阀、过滤器、电磁阀、高低压控制器、压力表等配件均选用著名品牌产品。

8. 过滤器
采用两级过滤系统：初效空气过滤器和高中效过滤器。过滤效率按比色法可达到90~95%。

9. 融霜机构
采用高可靠性的元器件及高性能的控制方式，以保证机组在低温运行时融霜的安全、可靠、以及霜层处理完全、彻底，从而增加机组的换热性能。

10. 保温层
采用高性能保温材料，导热系数小，耐水性能高，抗老化、阻燃，无毒。多重保护
机组设有高压、低压、过载、短路、断相、过热、欠风压等保护，以及水泵、防火阀连锁保护。

11. 控制方式
采用高性能可编程控制仪表。控制精度高，可靠性好。该仪表预留有远程控制接口，可方便用户远程集中控制，节省管理人力。

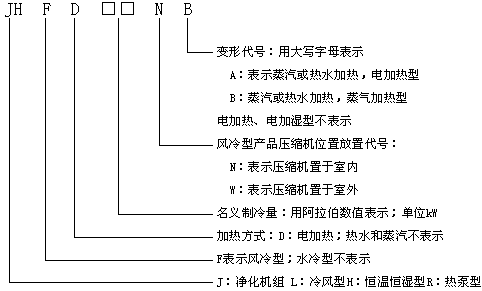

型号编制说明：

JH系列水冷净化型恒温恒湿机组性能参数表：

型号		JH8	JH15	JH22	JH30	JH45	JH60	JH70	JH90
制冷量	KW	8	15	22	30	45	60	70	90
风量	m³ h	1500	3000	4500	6000	8000	10000	13000	15000
机外余压	Pa	250 700	250 700	250 800	250 800	250 850	250 950	300 950	300 950
配电功率	KW	12.69 14.14	16.5 18.4	20.8 22.3	25.4 27.2	40.4 42.9	50.1 56.7	69.4 74.4	87.8 90.8
型号		JH115	JH135	JH150	JH175	JH200	JH225	JH250	JH275
制冷量	KW	115	135	150	175	200	225	250	275
风量	m³ h	20000	27000	27000	30000	36000	40000	46000	46000
机外余压	Pa	350 950	350 950	350 950	400 1000	400 1000	400 1000	400 1000	400 1000
配电功率	KW	93.4 102.4	115.0 129.0	127.5 138.5	151.5 166.5	180.9 188.9	212 220	237.5 244.5	255 262

JHF系列风冷净化型恒温恒湿机组性能参数表

型号		JHF7N	JHF12N	JHF19N	JHF25N	JHF40N	JHF51N	JHF62N	JHF78N
型号		JHF7W	JHF12W	JHF19W	JHF25W	JHF40W	JHF51W	JHF62W	JHF78W
制冷量	KW	7	12	19	25	40	51	62	78
风量	m³ h	1500	3000	4500	6000	8000	10000	13000	15000
机外余压	Pa	250 700	250 700	250 800	250 800	250 850	250 950	300 950	300 950
配电功率	KW	12.8 14.3	17.0 18.9	21.3 22.8	26.2 28.0	41.5 44	51.6 58.2	71.6 76.6	84.0 87.0
型号		JHF96N	JHF119N	JHF129N	JHF138N	JHF163N	JHF191N	JHF213N	JHF234N
型号		JHF96W	JHF119W	JHF129W	JHF138N	JHF163N	JHF191N	JHF213N	JHF234N
制冷量	KW	96	119	129	138	163	191	213	234
风量	m³ h	20000	27000	27000	30000	36000	40000	46000	46000
机外余压	Pa	350 950	350 950	350 950	400 1000	400 1000	400 1000	400 1000	400 1000
配电功率	KW	96.4 105.4	119.4 133.4	133.3 144.3	158.7 173.7	191.1 199.1	225.2 233.2	250.7 257.7	252.4 269.4

JL(D)型水冷净化型冷(热)风机性能参数表：

型号		JL9	JL16	JL24	JL32	JL49	JL65	JL78	JL97
型号		JLD9	JLD16	JLD24	JLD32	JLD49	JLD65	JLD78	JLD97
制冷量	KW	9	16	24	32	49	65	78	97
风量	m³ h	1500	3000	4500	6000	8000	10000	13000	15000
机外余压	Pa	250 700	250 700	250 800	250 800	250 850	250 950	300 950	300 950
配电功率JL	KW	2.99 4.44	4.8 6.7	7.1 8.6	9.7 11.5	14.2 16.7	19.4 26.0	24 29	30.4 33.4
配电功率JLD	KW	6.75 8.2	9.1 11	11.5 13	14.2 16	25.5 28	31.4 38	42 47	50 53
型号		JL125	JL150	JL163	JL190	JL220	JL248	JL270	JL300
型号		JLD125	JLD150	JLD163	JLD190	JLD220	JLD248	JLD270	JLD300
制冷量	KW	125	150	163	190	220	248	270	300
风量	m3 h	20000	22000	24000	30000	34000	39000	46000	46000
机外余压	Pa	350 950	350 950	350 950	400 1000	400 1000	400 1000	400 1000	400 1000
配电功率JL	KW	36 45	45.6 59.6	52.1 63.1	59.8 74.8	74.2 82.2	81.6 89.6	97.1 104.1	104.6 111.6
配电功率JLD	KW	54 63	68 82	77 88	90 105	112 120	122 130	140 147	150 157

JLF(D)型风冷净化型冷(热)风机性能参数表：

型号		JLFX 7N	JLFX 13N	JLFX 20N	JLFX 28N	JLFX 42N	JLFX 55N	JLFX 66N	JLFX 84N
		JLFX 7W	JLFX 13W	JLFX 20W	JLFX 28W	JLFX 42W	JLFX 55W	JLFX 66W	JLFX 84W
		JLFDX 7N	JLFDX 13N	JLFDX 20N	JLFDX 28N	JLFDX 42N	JLFDX 55N	JLFDX 66N	JLFDX 84N
		JLFDX 7W	JLFDX 13W	JLFDX 20W	JLFDX 28W	JLFDX 42W	JLFDX 55W	JLFDX 66W	JLFDX 84W
制冷量	KW	7	13	20	28	42	55	66	84
风量	m³ h	1500	3000	4500	6000	8000	10000	13000	15000
机外余压	Pa	250 700	250 700	250 800	250 800	250 850	250 950	300 950	300 950
配电功率JLF	KW	3.1 4.59	5.27 7.17	7.63 9.13	10.5 12.3	15.3 17.76	20.9 27.5	26.2 31.2	32.6 35.6
配电功率JLFD	KW	6.8 8.2	9.1 11.0	11.5 13.0	14.2 16.0	25.3 28	31.4 38	42 47	50 53
型号		JLFX 105N	JLFX 128N	JLFX 143N	JLFX 150N	JLFX 177N	JLFX 205N	JLFX 225N	JLFX 250N
		JLFX 105W	JLFX 128W	JLFX 143W	JLFX 150N	JLFX 177N	JLFX 205N	JLFX 225N	JLFX 250N
		JLFDX 105N	JLFDX 128N	JLFDX 143N	JLFDX 150N	JLFDX 177W	JLFDX 205W	JLFDX 225W	JLFDX 250W
		JLFDX 105W	JLFDX 128W	JLFDX 143W	JLFDX 150N	JLFDX 177W	JLFDX 205W	JLFDX 225W	JLFDX 250W
制冷量	KW	105	128	143	170	177	210	225	250
风量	m3 h	20000	22000	24000	30000	34000	39000	46000	46000
机外余压	Pa	350 950	350 950	350 950	400 1000	400 1000	400 1000	400 1000	400 1000
配电功率JLF	KW	39 48	50 64	57.9 68.9	67 82	84.4 92.4	94.8 102.8	110.3 117.3	117.8 124.8
配电功率JLFD	KW	54 63	68 82	77 88	90 105	112 120	122 130	140 147	140 157

机组名义工况：

机组类型	室内侧		室外侧				备注
	室内侧		水冷式		风冷式		备注
	干球温度℃	湿球温度℃	进水温度℃	出水温度℃	干球温度℃	湿球温度℃
H	23	17	30	35	7	6	--
L、R	27	19	30	35	35	--	制冷工况
R	--	--	--	--	7	6	制热工况
